Автоматическая регулировка давления газа

Высокий уровень безопасной эксплуатации в различных системах газоснабжения
Увеличение пропускной способности на 40-50%
Стабильность поддержания заданного выходного давления на уровне 1-2%
Устойчивая работа при снижении входного давления до 0,05 МПа и при низких расходах газа
Минимизированный уровень шума и вибрации
Сниженный в два раза вес регулятора

Срок службы — 40 лет

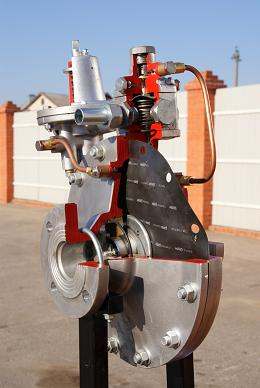

РДП в разрезе

Достоинства регулятора РДУК

Регулятор давления газа РДУК обладает следующим перечнем достоинств, за которые и ценится своими покупателями:

  • Возможность настроек значений выходного давления в широком диапазоне;
  • Исключительная пропускная способность;
  • Незначительный вес и габариты, упрощающие задачу по монтажу РДУК в газораспределительных пунктах, шкафных и других газораспределительных установках;
  • Возможность перенастройки регулятора без его демонтажа и прекращения подачи газа потребителям;
  • Климатическое исполнение устройства допускает его эксплуатацию в диапазоне температур окружающей среды от –45° С до +40° С.

Применение с фильтрами

Абразивные включения (ржавчина, окалина, песок) в воде, как и высокое ее давление, оказывают негативное воздействие на состояние трубопроводов и сантехнического оборудования. Частички ржавчины из общей водопроводной системы, осаждаясь на стенках труб и арматуре, вызывают их коррозию. Быстрее изнашиваются смесители, водонагреватели и другое оборудование, в том числе и сам клапан понижения давления.

Поэтому с целью обеспечения наивысшей надежности системы водоснабжения, регуляторы давления целесообразно применять совместно с фильтрами механической очистки воды.

В этом случае возможно использование комбинированных систем, состоящих из интегрированного регулятора давления и сменного фильтрующего элемента. Такие системы могут устанавливаться при водоснабжении коттеджей (после скважинного насоса) и в квартирах высотных многоквартирных домов (после счетчика).

В качестве сменного фильтрующего элемента обычно используется сетка из нержавеющей стали. Она устойчива к высоким давлениям воды, хорошо задерживает нежелательные включения и не влияет на химический состав и поток воды. Размер ячейки сетки – от 20 до 500 микрон, что позволяет задерживать мельчайшие механические примеси: волокна, крупицы песка, ил, частицы ржавчины.

Читайте так же:
Как регулировать водительское сиденье на камазе

Очистка фильтрующего элемента происходит путем обратной промывки. Некоторые модели устройств предусматривают проведение данной операции в автоматическом режиме. При этом включение приводов для промывки возможно как в соответствии с заранее установленным временным интервалом, так и по сигналу от реле перепада давления при загрязнении фильтра. Это особенно актуально в случае неожиданного загрязнения фильтра, например, после аварии на трубопроводе.

На рынке Украины представлены регуляторы давления компаний: Bonomi, ICMA, IVR, Caleffi (все –Италия), Danfoss (Дания), Watts (Германия), Honeywell (Германия) и других производителей.

Классическим примером является модель D06F (рис. 4) производства компании Honeywell. Это регуляторы давления со сбалансированным седлом, номинальным диаметром DN 15–50. Рабочее давление на входе – до 25 бар. Диапазон регулирования (давление на выходе) –1,5–6,0 бар. Максимальная рабочая температура – 70°С. Регулятор можно модернизировать в фильтр с размером ячейки 100 мкм и с обратной промывкой. Корпус клапана изготовлен из латуни, устойчивой к вымыванию цинка. Вставка защищена от влияния кавитации. Присоединение – наружная резьба. На регуляторе возможна установка манометра для визуального контроля давления воды на выходе.

Hon_Reg_4

Рис. 4. Регулятор давления D06F (Honeywell)

Регулировка интенсивности тепловыделения

Увеличивая или уменьшая давление газа, мы можем уменьшить или увеличить интенсивность теплоотдачи многих обогревателей. Выделяют две группы обогревателей по типу регуляторов и их интенсивности теплоотдачи.

1. С центральным регулятором, которые могут работать при меняющейся интенсивности давления

2. Обогреватели, работающие точно только при фиксированной интенсивности подачи.

Обогреватели с пилотной системой зажигания с центральным управлением

Обогреватели с пилотной системой и индивидуальным термостатом.

Обогреватели с электрозажиганием на центральном управлении

Принцип работы

Автоматика для безопасности газовых котлов отопления может насчитывать несколько десятков различных элементов, установленных в котельную установку. Чем больше таких устройств используется, тем лучше, но в применении дублирующих систем нет необходимости, ведь современное оборудование отличаются высочайшим качеством и надёжностью. Учитывая эту особенность, не рекомендуется также вносить какие-либо изменения в конструкцию теплового оборудования.

Читайте так же:
Айфон не синхронизирует закладки

При наличии навыков обращения со сложными техническими приборами можно только самостоятельно осуществлять правильную настройку автоматических систем. Для этой цели следует знать принцип работы каждого элемента. Наиболее часто встречающиеся отдельные механизмы предохранительных систем, которые функционируют следующим образом:

  1. САОГ. Система аварийного отключения газа состоит из датчика, блока питания, схемы управления и сигнализации. Срабатывает датчик при превышении ПДК горючего газа в воздухе.
  2. Датчик пламени. Датчик пламени является важнейшим элементом автоматики для использования в газовых котлах отопления. Существует несколько видов таких устройств, которые срабатывают от изменения температуры или освещения.

Обратите внимание! В газовый котёл могут быть вмонтированы косвенные датчики, которые включаются при изменении количества угарного газа или давления в дымоходной трубе.

  1. Датчик давления газа. Важнейший элемент автоматики безопасности, которой перекрывает подачу газа при значительном снижении давления в сетевой трубе. После возобновления подачи газа, клапан потребуется открывать вручную.
  1. Термореле.При чрезмерном разогреве котла происходит автоматическое отключение подачи газа. В таких системах может применяться полное перекрытие трубы, а также использоваться настройки, которые уменьшают количество топлива, подаваемого в топку. Кроме электронных датчиков применяются механические, в которых применяются различные твёрдые вещества, которые расширяясь толкают тягу, связанную с клапаном и таким образом перекрывают подачу газа.
  1. Системы контроля уровня жидкости. Как правило, в таких системах используется «поплавок», который жёстко соединён с рычагом, который управляет электронным реле. Контакты размыкаются при нахождении «поплавка» ниже безопасного для работы котла уровня и клапан перекрывает подачу газа.

Если ёмкость недостаточно наполнена теплоносителем до запуска теплового оборудования, то зажечь топку не представляется возможным.

Перечисленные элементы автоматики безопасности котлов, работающих на природном газе, могут иметь различные модификации, но основное предназначение таких систем остаётся неизменным. Главная «миссия» этого типа устройств — полностью прекратить либо ограничить подачу взрывоопасного вещества в топку, при вхождении котла в небезопасный режим работы.

Читайте так же:
Ваз 21214 регулировка стояночного тормоза

Производители

Выбирать реле газа важно с особой тщательностью, так как именно от этого прибора будет зависеть работоспособность и долговечность всей системы. Принцип работы таких механизмов идентичен: при снижении давления ниже критической отметки датчик включает насос, при превышении максимальных значений – рвет контакты электрической цепи.

Один из неплохих отечественных производителей, – компания “Юнипамп” и их датчик сухого хода LP/3 со встроенным манометром.

Датский изготовитель GRUNDFOS поставляет надежные датчики с высокой степенью защищенности IP52, которые можно использовать в сырых помещениях. Впрочем, исследования экспертов показывают, что высокая стоимость продукции компании обусловлена безукоризненной репутацией. Качественные характеристики ничем не уступают российским изготовителям.

Компания “НПП ТАН-ИТ” более 20 лет выпускает реле для промышленных предприятий. Модель ДДМ 3ДШ контролирует сразу два уровня срабатывания при токе не более, чем в 2А.

Фирмы WIKA и BD Sensors специализируются на выпуске реле со встроенными каналами управления. Их продукция отличается высокой стоимостью и длительными поставками. Кроме того, не всегда возможет ремонт датчиков этих производителей.

Среди всех производителей стоит выделить компании: DUNGS, Viessmann Group и ГК «Антарес». Их мы и рассмотрим далее.

Технические характеристики датчиков ДПД 16 5 ДПД 16 10 ИПД 16 5 ИПД 16 10

Датчик перепада давления ДПД 16-5 и индикатор ИПД 16-10 нужен для измерения потерь величины на фильтрах. По этому параметру можно судить засорен ли фильтр и вовремя производить чистку или полную замену детали. Его устанавливают на фильтрах с максимально допустимым перепадом в 50 МБар.

Устройство может работать при температуре от -40 до +60 градусов в различных средах, в том числе в:

  • природном газе;
  • азоте;
  • аргоне;
  • воздухе и т.п.
  • допустимой разностью давления, не приводящей к сбрасыванию системы и остановкам в работе;
  • простотой монтажа без использования дополнительных устройств;
  • максимальным рабочим показателем 1,2 Мпа;
  • высокой надежностью;
  • малыми габаритами.
Читайте так же:
Как регулировка замка двери на ваз 2110

Датчики реле давления газа и воздуха Dungs

Реле газа

Компания DUNGS – один из самых популярных производителей прессостатов. Долгий срок эксплуатации, высокая надежность и доступная цена обеспечили высокую востребованность в России и Европе. Датчики DUNGS GW 500 A6 и дифференциальные датчики lgw 150 a4 – малогабаритные устройства для топочной и вентиляционной техники, соответствующее EN 1854. С их помощью можно включать, выключать и переключать электроцепи при изменениях действительных значений давления в сравнении с заданными параметрами. Изменить точку переключения на обоих типах устройств можно ручным способом при помощи специального колесика со значениями. Штуцер для измерения расположен в корпусе реле.

Датчик реле давления газа Дунгс действует по простой схеме в рамках диапазона избыточного давления. Для этого не нужна дополнительная энергия.

Реле давления газа Viessmann

реле

Viessmann Group – ведущий производитель отопительных и охлаждающих систем, а также промышленных устройств по всему миру. Реле Viessmann необходим для автоматических отключений котла при повышении уровня давления жидкостей в коммуникациях. Специальный разъем, установленный внутри прибора, разъединяет цепь при превышении допустимых значений. Информация передается на плату прибора и запускает систему аварийного отключения котла и прекращения подачи газа в топку. Все данные передаются на дисплей датчика давления газа Виссманн.

Так, пользователь всегда сможет определить из-за чего произошла неисправность.

Капитальный ремонт газорегулирующих пунктов и установок

Капитальный ремонт газорегулирующих пунктов и установок, включает в себя следующие виды мероприятий:

-Ремонт и замена отслужившего срок эксплуатации газового оборудования или его частей;

-Ремонт строительного объекта, внутри которого размещается ГРУ или ГРП – замена электрики, вентиляции, отопления и других коммуникаций;

-Ремонт или замена шкафов ГРПШ и ГРПБ, а также размещенного в них оборудования.

Читайте так же:
Регулировка зазоров дверей ваз 2110 своими руками

При проведении капитального ремонта газорегулирующего оборудования, газоснабжение пропускают по обводной линии или байпасу, при их наличии. В самой системе, давление понижают до атмосферного, а также производят продувку для вытеснения газа. Также в целях безопасности, капитальные изменения вносятся при выключенном электропитании во всем помещении блока или здании ГРП.

Эксплуатация и обслуживание газорегулирующих устройств ГРП и ГРУ, производится только специализированным персоналом, обученным технике безопасности при работе с подобными установками. Точное соблюдение сроков техосмотра, обслуживания и ремонта, позволяет не только добиться стабильной и безопасной работы оборудования, но и продлить срок его службы на длительное время.
