Принцип работы полного привода Сузуки Гранд Витара

Начнем с того, что в новой Сузуки Гранд Витаре трансмиссия принципиально иная, чем в старой модели. Здесь установлен постоянный полный привод, обеспечивающий равномерное распределение крутящего момента между осями. Однако производитель предусмотрел ситуации, когда водитель может почувствовать необходимость заблокировать межколесный дифференциал. Так что будет обеспечена жесткая связь осей с двигателем. Если же путь будет лежать через самое настоящее бездорожье, тогда выручит понижающая передача.

Трансмиссия обновленного внедорожника работает в четырех режимах. Так что можно подобрать оптимальный вариант в зависимости от того, по какой дороге передвигается авто.

  1. Первый из режимов – 4H – предназначен для трасс со стандартными параметрами.
  2. 4H Lock – это режим, который обеспечит комфортное продвижение в условиях бездорожья. Он включает блокировку межосевого дифференциала.
  3. Третий из режимов под названием 4L Lock разработан для настоящих экстремалов. Поскольку задействуется понижающая передача в трансмиссии.

Режим N – это автоматизация трансмиссии, которая необходима для буксировки внедорожника. Мы уверены, что окончательную ясность в работу внесет видео чуть ниже.

Простор и тоска в салоне

avto

В моем распоряжении оказался дорестайлинговый «Сузуки» 2008 года с мотором 2,0 л на 140 л. с. и механической КПП. Первое, что удивило в салоне, так это размеры внедорожника! Одноклассникам типа Nissan X-Trail и Ford Kuga далековато до Vitara. Сзади места полным-полно и комфортно даже втроем. Спинки регулируются по наклону, а «карданный» тоннель на полу практически отсутствует. Кроме подлокотника, никаких «наворотов» для задних пассажиров нет.

Когда садишься за руль, на ум приходит только одно слово — скукота. За «Витарой» закрепилась репутация «рабочей лошадки», а не роскошного внедорожника. Внутри все очень скромно, нестильно, топорно.

Торпедо и «борода», как ее прозвали в народе, сделаны из дешевого и жесткого пластика, уличенного в скрипах и сверчках. Приборная панель архаична даже для тех лет. Зеркала в солнцезащитных козырьках и бардачок оказались без подсветки. Считаю, что нельзя экономить на таких мелочах, ибо из них порой и складывается впечатление об авто.

avto

Есть климат-контроль, подогревы сидений, мультируль, штатная аудиосистема и неплохой, как мне показалось, бортовой компьютер. Но для того, чтобы им воспользоваться, мне пришлось руку просовывать через руль и клацать там «пеньки», которые называются кнопками. Дико неудобно и неразумно. Трудно судить объективно о качестве «музыки» в такого рода авто. Если медведь на ухе станцевал, то акустика устроит.

Эргономика — дело житейское. Сидения жестковаты, и не хватает боковой поддержки. Руль меняет свое положение только по углу наклона. Ну и куда без технического творчества отечественных водителей? Хозяин тестируемой «Витары» заварил шестерню регулировочного механизма, потому что сиденье само опускается в крайнее нижнее положение со временем.

Нет у меня претензий к обзорности «Сузуки» и боковым зеркалам. Тут они поистине «внедорожные». Хозяин пожаловался на вместимость багажника, а точнее на ее отсутствие. В «Ниву», например, можно уложить 320 л, а в «Витару» — 184 л…

Читайте так же:
Как отрегулировать ремни безопасности в детском кресле

Тюнинг двигателя J20A

Серьезный атмосферный подход для этого двигателя не практикуется, а голый чип-тюнинг большой прибавки не даст. Можно сварить хороший выпускной коллектор 4-2-1, прямой выхлоп, купить холодный впуск, настроить блок управления под это и ваш J20A на 128 л.с. сможет выйти на показатели +- 140 л.с, а версия на 140 л.с. сможет достичь 150+ л.с. Вы можете пойти дальше и пилить ГБЦ, перетачивать свои распредвалы, адаптировать дросселя, повышать степень сжатия… вкладывать тонны денег в непредназначенный для этого двигатель, но это не Honda К20А, результат все равно не будет особенно впечатляющим. Такой тюнинг обходится дороже, чем добавить и купить Grand Vitara 2.4, 2.7 или 3.2 литра.

Турбо

Этот мотор мало кто турбирует и готовых китов в продаже нет, здесь только постройка индивидуального проекта за большие деньги.
Как вариант можно взять несколько основных деталей таких, как:

  • турбина TD04HL
  • коллектор для нее (изготовить самостоятельно)
  • фронтальный интеркулер
  • блоу-офф
  • организовать маслослив и маслоподачу на турбину
  • масляный кулер
  • выхлоп на 2.5-дюймовой трубе (изготовить самостоятельно)
  • топливная рейка + форсунки на 440+ сс + топливный регулятор
  • насос вроде Walbro 255
  • широкополосная лямбда
  • буст контроллер
  • пайпинги 63 мм

С шатунами надо что-то делать, они довольно слабые, поршни нормальные, но если степень сжатия 10.5, тогда нужно снижать либо дуть совсем немного. Для настройки можно выбрать AEM FIC или что-то более привычное. Таким образом можно надуть хорошо за 200 л.с., а на турбине вроде Garrett GT2860R или около того, можно уйти за 300-350 л.с.

Диагностика неисправностей рулевой рейки Сузуки

Диагностика может быть проведена следующими методами:

Самый простой, но не всегда верный способ – это визуальный осмотр.

При резком подергивании руля влево / вправо с небольшой амплитудой мастер проверяет наличие люфта в рулевой рейки и износ червячной передачи. Таким же образом проверяют люфт и стук в «пальцах» рулевых тяг.

Инструментальная диагностика

Для этой цели, как правило, используют специальное приспособление, которое называется динамометр – люфтометр.

Порядок проведения манипуляций:

  • на 2-х стоечном подъемнике поднимают ведущий мост транспортного средства;
  • далее устанавливают колеса в положение «прямо»;
  • на рулевой колонке с помощью винта фиксируют прибор со шкалой.

В процессе исследования проверяют силу трения в узлах рулевого механизма и наличие люфта.

Во время проведения работ по диагностике, уровень масла должен быть на отметке «Max».

Для чего нужна диагностика?

Для того чтобы выявить и вовремя устранить основные неисправности, а именно:

  • повреждение контактной пары;
  • сильный износ или разрушение подшипника вала рулевого колеса;
  • амортизация шарниров в наконечниках рулевых тяг;
  • разгерметизация рулевого механизма.
Читайте так же:
Регулировка клапанов на дизеле ифа

Какие задачи можно решить посредством проведения диагностики?

Найти причину и источник люфта в рулевом механизме.

Установить причину, по которой управление автомобилем стало сильно затруднено.

Выявить дефекты, которые стали причиной утечки масла из рулевого редуктора и ГУР.

Двигатели

В этом разделе у Сузуки минимум разнообразия. С 2005 по 2008 года фактически был единственный вариант – двухлитровый бензиновый мотор J20A, мощностью 140 л. с. Для веса машины и полного привода его маловато, поэтому расход по городу редко падает ниже 14 литров.

Из Америки привозили машины с более резвым шестицилиндровым 2,7 литра (H27A, 185 л. с.) . Надежный и неприхотливый, неплохой вариант для покупки, но найти Grand Vitara 2 в хорошем состоянии с таким мотором сложно. Встречается только на дорестайлинговых Витарах.

Из разряда экзотики можно найти Vitara с 1,9-литровым дизелем от Рено. Из полутора тысяч объявлений о продаже СГВ на АвтоРу, дизельных аж 16 штук. Двигатель с турбиной, не сильно надежный и с возрастом топливная аппаратура становится непомерно дорогой. Для экономии на топливе лучше выбрать бензиновый двигатель с установленной системой ГБО. Газовое оборудование окупается быстро, но есть риск прогорания выпускных клапанов при неправильной настройке и регулировке топливной смеси.

гранд витара мотор 2.4

Второй по распространенности — бензиновый J24B 2,4 литра . Дополнительные 29 л. с. увеличили расход на 2 литра. Появился после первого рестайлинга и является, по сути, расточенным двухлитровыми JB420 . По динамике двухлитровый мотор на механике можно приравнять с 2,4 на автомате.

У моторов серии JB есть свои слабости/особенности:

  1. Цепной привод ГРМ. Срок его службы редко превышает 80-90 тыс. км, практически как и на машинах с ременным приводом. Цепь растягивается, натяжители разбалтываются, поэтому первые признаки будущего ремонта можно легко определить на слух. Не забудьте перед покупкой открыть капот и внимательно послушать звук мотора — не должно быть никаких металлических постукиваний или дребезжаний.
  2. Жор масла. Обычно начинает проявляться после 100 тыс. пробега. До 2 литров от замены до замены особо беспокоится не о чем. Если регулярно ездить с уровнем масла ниже минимума, то ремонт двигателя обеспечен. Помогает замена маслосъемных колпачков и поршневых колец. Для начала можно попробовать сменить вязкость моторного масла.
  3. Датчик давления масла. Еще один источник потери смазки. Масло начинает бежать сквозь него, только замена.
  4. Регулировка клапанов. В этих моторах нет гидрокомпенсаторов, поэтому по регламенту полагается регулировать клапана каждые 40 тыс. км. Фактически редко кто делает такое обслуживание чаще, чем раз 100 тыс. пробега.

Осталось только упомянуть самый мощный V6 3,2 литра (N32A, 233 л. с.) и самый слабый 1,6 (М16А, 106 л. с.). Первый родом из General Motors и в исправном и обслуженном состоянии проблем не доставит. Единственный мотор у Suzuki Grand Vitara 2 с гидрокомпенсаторами и не требует регулировки клапанов. В случае ремонта шестицилиндровый мотор, по принципу, будет дорогим.

Читайте так же:
Регулировка насоса дозатора ндм 80

Младший 1,6-литровый мотор устанавливали только на трехдверные СГВ2, еще и с упрощенной трансмиссией. Надежный, но откровенно слабый агрегат. Подойдет только для плавного передвижения по городу.

Снятие

1. Сбросьте давление масла.

2. Отключите отрицательный кабель от аккумулятора.

3. Слейте моторное масло.

4. Слейте антифриз.

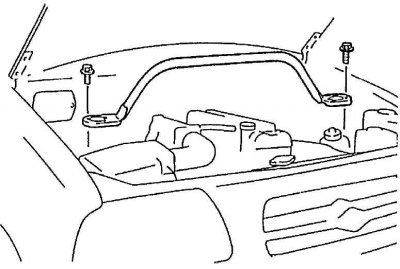

5. Снимите поперечную опорную стойку.

6. Снимите выпускной шланг воздушного фильтра.

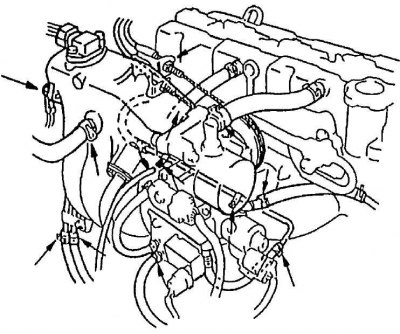

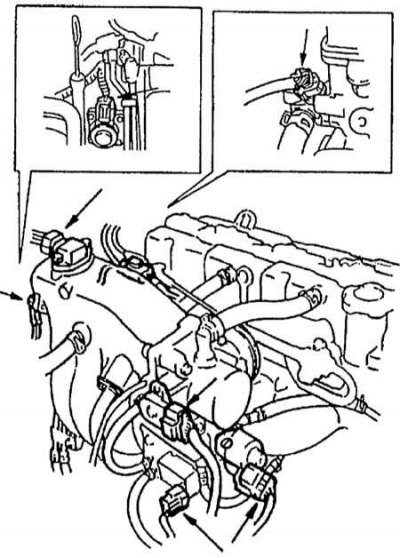

  • Разъём клапана системы рециркуляции отработавших газов
  • Разъём клапана контроля холостого хода
  • Разъём датчика положения корпуса дроссельных заслонок
  • Разъём датчика абсолютного давления во впускном коллекторе
  • Зажим заземления от впускного коллектора
  • Разъём датчика 1 и/или 2 нагрева кислорода
  • Разъём датчика положения распредвала
  • Разъём датчика температуры охлаждающей жидкости двигателя
  • Разъём крепления проводов форсунки
  • Провод заземления у муфты
  • Муфты катушек зажигания
  • Зажимы жгутов проводов

  • Шланг усилителя тормозов от впускного коллектора
  • Вакуумный шланг от впускного коллектора
  • Шланг для выпуска газов от датчика абсолютного давления во впускном коллекторе
  • Водный шланг от обводной трубы
  • Шланг подачи топлива и возвратный шланг от каждой трубы
  • Шланг обогревателя от выпускной трубы обогревателя
  • Впускной шланг радиатора от водной выпускной трубы

11. Отсоедините водную трубу от впускного коллектора.

12. Снимите крышку головки цилиндра, маслосборник, крышку цепи синхронизации, вторую и первую цепи синхронизации, распредвалы и регуляторы клапанных зазоров, обратившись к Разделу Распредвалы и регуляторы клапанного зазора в этой Главе.

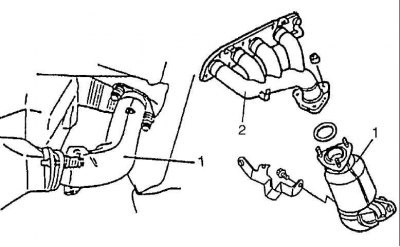

13. Отсоедините выхлопную трубу №1 (1) от коллектора выхлопной системы (2).

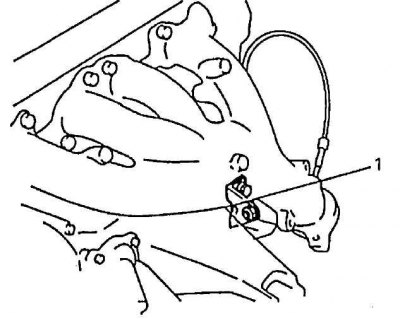

14. Снимите элемент жесткости коллектора выхлопной системы (1) (если таковой имеется).

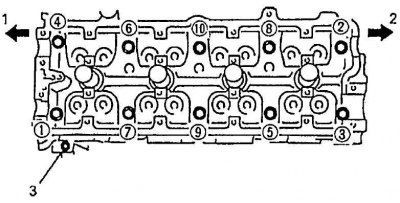

14. Раскрутите болты головки цилиндра, и выньте их.

Примечание. Не забудьте вынуть болт (М6).

1 — сторона шкива коленвала; 2 — сторона маховика; 3 — болт (М6)

16. Проверьте все вокруг головки цилиндра, нет ли других деталей, которые необходимо снять или отсоединить, и снимите или отсоедините все, что необходимо.

17. Выньте головку цилиндра с впускным коллектором, коллектором выхлопной системы и водной выпускной трубой. Используйте подъемное устройство, если необходимо.

Отзывы владельцев Сузуки Гранд Витара

Suzuki Grand Vitara – классика, без всего лишнего. Такой автомобиль будет служить верой и правдой, если ему оказывать должное внимание. В линейке силовых агрегатов нет моторов с турбонаддувом, а в качестве трансмиссии производитель предлагает проверенную временем гидромеханическую коробку передач. Симбиоз надежного двигателя и не менее надежной коробки даже сегодня подкупает многих водителей на приобретение Гранд Витара самых ранних поколений. Без преувеличения можно сказать, что у японцев получился действительно классный автомобиль, без интерьерных изысков, но с заостренным вниманием на самом главном. О том, каков ресурс двигателя Сузуки Гранд Витара информативно расскажут отзывы владельцев кроссовера.

Модификация 1.6

Suzuki Grand Vitara 1.6

  1. Станислав, Иркутск. У меня новая Suzuki Grand Vitara 2017 года, модель последнего поколения. Автомобилем пока что остаюсь доволен, хотя и пробег совсем мизерный. Недавно прошел только обкатку, заменил масло и стал лить рекомендованное производителем. У знакомого такая же машина, с 1.6-литровым двигателем более старого поколения. Машиной также доволен, сейчас под капот Витара ставят новые движки, практически совершенные. Регулировать клапана не нужно, садишься за рулем и едешь. Надеюсь, что пройдет минимум 300 000 км, прежде чем понадобится срочный ремонт.
  2. Юрий, Симферополь. Автомобиль хороший, но, наверное, не для наших дорог. Цепь стала звенеть уже спустя 80 тысяч километров из-за чрезмерного растяжения. Замена с натяжителем обошлась в десятки тысяч рублей. Влияет также на ресурс мотора топливо низкого качества. Очень сложно сейчас найти хорошего поставщика. Лучше всего не экономить и лить АИ-95. Я это понял, когда стало слишком поздно. Машину недавно продал, на Suzuki Grand Vitara прошел 180 тысяч км, после чего решил сменить.
  3. Георгий, Москва. У меня жена ездит на этом кроссовере 2014 года выпуска. Пробег сейчас порядка 45 тыс. км, за это время по гарантии уже поменяли помпу, но больше никаких проблем не было. Расход у машины огромный при скорости свыше 150 км, поэтому, не рекомендую гонять на ней, если для вас экономичность имеет значение. Подвеска шумная, но не убиваемая, самое то для наших дорог. Движок работает тихо, стабильно, проблем с машиной минимум, но есть некоторые недочеты, например, слабый металл кузова, а также дорогое обслуживание. В дилерском центре сказали, что Гранд Витара 1.6 ходит 300 000 км.
Читайте так же:
Регулировка карбюратора для dio

Данная модификация оснащена качественным силовым агрегатом, который требует к себе повышенное внимание. Проехать на кроссовере с 1.6-литровым двигателем под капотом можно 250 и более тысяч километров. Ресурс двигателя упирается в качественное и постоянное плановое обслуживание автомобиля.

Модификация 2.0

Suzuki Grand Vitara 2.0

  1. Михаил, Тюмень. Скажу, как бывший владелец Suzuki Grand Vitara 2.0 и 2.4. У этих автомобилей отличные трансмиссии, а вот моторы, откровенно говоря, подкачали. Оба «едят» масло, причем около одного литра на 1 000 км. Цепь действительно проходит около 120 тысяч километров, нравится, что в этой машине не нужно клапана регулировать. За все время с движками особых проблем не было, но напрягали постоянные расходы на масло и топливо. Расход также около 12 литров по городу, что немало. В общем, рекомендую приобретать Гранд Витара с двигателем 2.7 л или больше, например, 3.2 л. Они более качественные и тяговитые.
  2. Сергей, Екатеринбург. Буду краток: мне машина не понравилась. Прошел на Сузуки Гранд Витара 200 тысяч километров, после чего продал машину. Мотор «ест» масло, причем, когда пробег достигает отметки 100 тыс. км, «аппетит» авто значительно увеличивается. Мне также не нравилось, что движок склонен к детонациям. Цепь не доживала даже до 100 тысяч, приходилось менять на рубеже 70-75 тыс. км, начинался стук и звон, цепь растягивается очень быстро.
  3. Александр, Тула. Мне автомобиль нравится всем. На своей машине 1998 года прошел 300 000 километров, достаточно успешно, после чего делал капитальный ремонт. Если происходит детонация двигателя, то необходимо сменить топливо, перейти на другое октановое число, сам производитель рекомендует заливать АИ-95. Я в последнее время заправлялся на «Лукойл» АИ-95 и не знал никаких проблем. Масло менял спустя каждые 7 тыс. км, заливал Liqui Moly 5W-30. В общем, машиной доволен, всем рекомендую модификацию с мотором 2.0 л.
Читайте так же:
Аппаратура для регулировки фар

Suzuki Grand Vitara с двигателем 2.0 достаточно надежна, но прихотлива к качеству заправляемого топлива и требует своевременного обслуживания. При соблюдении рекомендаций производителя по периодичности проведения планового ТО, кроссовер прослужит как минимум 300 000 км до первого капитального ремонта.

Модификация 2.4

Suzuki Grand Vitara 2.4

  1. Егор, Москва. Всем привет! Я приобретал Suzuki Grand Vitara 2.4 в 2007 году у официального дилера. В первое время машинка действительно радовала, но вскоре пришли первые разочарования. Движок стал «кушать» масло, причем расход вырос до 1 литра на 1000 км. Поехал на сервисный центр, где мне сказали, что расход не соответствует норме, но исправить это никто не в силах. Вероятней всего поршневые кольца закоксовались, а это очень дорогостоящий ремонт. Произошло это по причине низкокачественного топлива. Недавно продал автомобиль, модификация с 2.4-литровым мотором не подходит для эксплуатации у нас.
  2. Вадим, Воронеж. Что могу сказать, машина качественная, надежная, но дорогая в обслуживании. Я на своем авто прошел уже 50 000 километров, за это время пять раз проходил плановое ТО, которое в среднем обходится в пару сотен долларов. Меняют свечи зажигания, моторное масло, фильтры и тому подобное. В двигатель заливали Mobil 1, дорогое, но очень качественное вещество. В целом, никаких проблем с движком за годы эксплуатации не было. Главное – заливать хороший бензин, так как моторы Сузуки очень чувствительны к «питанию».
  3. Валерий, Сочи. Были у меня авто и отечественного автопрома, была Тойота Авенсис, но в последнее время езжу только на Suzuki. Последним «самураем» стал Гранд Витара с движком 2.4 л и гидромеханической коробкой. Доволен автомобилем,и менять в ближайшее время не собираюсь. Единственное, что не нравится, так это ежемесячные расходы на содержание машины. Гранд Витара обходится дороже, чем другие авто, которые у меня были. Проблем с двигателем никогда не было.

В некоторых случаях действительно могу наблюдаться проблемы с 2.4-литровым двигателем, однако в основном провоцируют поломки низкокачественное топливо и моторное масло. При должном и своевременном обслуживании модификация Сузуки Гранд Витара 2.4 проходит как минимум 250 000 километров.
