Проверка форсунок при помощи стенда-тестера

Проверка форсунок при помощи стенда-тестера

Проверка форсунок при помощи стенда-тестера — Обзор

Перед написанием этой статьи мы задались целью выяснить, действительно ли проверка дизельных форсунок при помощи стенда — это очень удобно и быстро.

А какой способ является самым лучшим, чтобы найти однозначный ответ на этот вопрос? Конечно же, собственноручно испытать прибор, а заодно показать его нашим пользователям и рассказать о принципе работы тестера. Делимся впечатлениями, но перед этим — немного теории.

Устройство форсунки МТЗ 80(82)

Дизельный двигатель Д-240 и его модификации оборудованы форсунками типа ФД 22 или ФДМ под каталожными номерами: 171.1112010-50, 171.1112010-01, 171.1112010-02 с многодырчатым распылителем.

форсунка

Корпус 2 форсунки выполнен в виде толстостенной металлической трубки, оборудованной питающим подводным штуцером 4. Внутри цилиндрического корпуса расположена поджимаемая пружиной 10 штанга 11. Усилие пружины регулируется винтом 9, положение которого фиксируется контргайкой 8. К концу корпуса присоединён гайкой 1 распылитель 14, в корпусе которого расположена игла 12. Топливо к распылителю проходит по каналу от питающего штуцера в питающий канал корпуса распылителя.

Штанга под усилием пружины прижимает иглу к седлу распылителя. Таким образом, регулируемым усилием пружины настраивается давление, при достижении которого осуществится распыление топлива. В момент импульсного возрастания давления в корпусе форсунки, создаваемого ТНВД, преодолевается усилие пружины, и доза топлива с ускорением проходит между наконечником иглы и седлом, распыляясь через отверстия распылителя до туманного состояния.

форсунка

Корпус и игла распылителя изготовлены из прочной легированной стали и являются прецизионной парой деталей, имеющих индивидуальную, высокоточную подгонку. Поэтому разукомплектовывать пары при замене деталей запрещено.

распылитель форсунки

В дополнение нужно отметить, что на современных модификациях тракторов МТЗ, а также автомобилях с дизельными двигателями Д-240, Д-243, Д-245, Д-260 используют форсунки нового исполнения, оснащённые распылителями с диаметром иглы 4 и 4,5 мм. Отличием устройства является укороченная форма и отсутствие в составе регулировочного винта для изменения усилия пружины, действующей через штангу на прижатие иглы. Настройка осуществляется подбором регулировочных шайб разной толщины, которые подкладываются под пружину, изменяя её усилие на иглу в собранном состоянии форсунки. Шайбы имеют заводское исполнение и изготовлены из легированной стали в различных калибрах толщины. Характеристики данных форсунок отличаются более высоким давлением впрыска, что обеспечивает качественный распыл и экономию топлива.

Читайте так же:
Регулировка автоматика котел атон

форсунка

Ремонт распылителя форсунки

Так как покупка и установка новой форсунки сопряжена с довольно серьёзными финансовыми расходами, часто заменяют лишь распылитель. Он состоит из корпуса и расположенной внутри иглы. В процессе эксплуатации посадочные поверхности деформируются, и распылитель начинает работать некорректно.

Ремонт распылителя возможен в следующих случаях:

  1. Залипание иглы в корпусе по причине загрязнения, деформации, задиров или выкрашивания рабочих поверхностей.
  2. Загрязнение сопла распылителя.

Порядок действий при ремонте распылителя

Отремонтировать распылитель можно несколькими способами. Одним из них является ультразвуковая чистка, к которой прибегают для снятия нагара с внутренних поверхностей. Однако при сильной закоксованности распылителя полное удаление нагара этим способом невозможно. Более того, ультразвук не может восстановить механически изношенные поверхности.

Самостоятельная замена распылителя форсунки

Один из вариантов ремонта распылителя — ультразвуковая чистка

Другой вариант ремонта распылителей — притирка с помощью полировочных паст разной степени зернистости. Недостатком этого способа является возможное нарушение геометрии взаимного расположения деталей. В результате может происходить утечка топлива в форсунку из распылителя. Притирка не поможет и в случае сильной механической деформации поверхностей.

Самостоятельная замена распылителя форсунки

Элементы форсунки располагаются в строго определённойпоследовательности

Притирка осуществляется следующим образом.

  1. Форсунка зажимается в тисках. Отворачивается гайка, фиксирующая распылитель.
  2. Игла промывается в ёмкости с топливом, протирается чистой ветошью и продувается сжатым воздухом.
  3. Для притирки иглы используют пасту с содержанием абразива и чугунный притир для окончательной обработки. Игла пропускается по притиру для удаления рисок. При этом следует избегать появления новых повреждений.
  4. С помощью никелирования восстанавливается рабочий объем иглы.
  5. Механически обрабатывается корпус распылителя. Он должен приобрести гладкий и блестящий вид.
  6. Иглу вставляют в корпус. Зазор между иглой и корпусом не должен превышать 1–2 мкм. В противном случае никелирование следует повторить.
Читайте так же:
Бензопила крафтсман регулировка карбюратора

Таким образом, ремонт распылителя заключается в очистке от нагара, шлифовке и наращивании объёма. Процесс этот достаточно трудоёмок. Если заменить распылитель форсунки сможет практически каждый автовладелец, то для самостоятельного ремонта потребуется специальное оборудование.

Видео: ремонт распылителя дизельной форсунки

Притирка распылителя

Во избежание ошибок процесс притирки распылителей следует рассмотреть более подробно. Для притирки потребуется:

  • паста ГОИ;
  • густое автомобильное масло;
  • дрель.

Паста ГОИ измельчается в порошок и разводится с маслом в пропорции 1 к 2. Затем состав наносится в корпус распылителя, игла зажимается в дрель, и на самых низких оборотах производится притирка к корпусу. При этом необходимо постукивать иглой о корпус в течение минуты. Затем детали промывают в чистом топливе и продувают компрессором. После этого проводится притирка только маслом.

Все элементы, в том числе и сама форсунка, промываются в керосине, продуваются и собираются.

Самостоятельная замена распылителя форсунки

Посадочное место для иглы в корпусе распылителя восстанавливается методом притирки с помощью специальных паст

Как продлить срок службы распылителя

Для увеличения срока службы распылителя рекомендуется придерживаться ряда простых, но важных правил:

  • заправляйтесь только качественным топливом на проверенных АЗС;
  • своевременно меняйте топливный фильтр;
  • используйте присадки для топлива, очищающие топливную систему от воды и примесей;
  • при появлении проблем в работе двигателя незамедлительно проведите диагностику на СТО.

Эти простые рекомендации позволят избежать серьёзных расходов при внеплановой замене форсунок.

Алгоритм замены форсунок на дизельном двигателе достаточно прост. Сделать это может даже неискушённый автолюбитель. Ремонт распылителя более сложен и трудоёмок. Однако при наличии желания и необходимых инструментов его тоже можно осуществить своими руками. Заправляйтесь качественным топливом, своевременно меняйте топливные фильтры, и проблемы с форсунками будут возникать гораздо реже. Удачи на дорогах!

Читайте так же:
Lovato редуктора винты регулировок

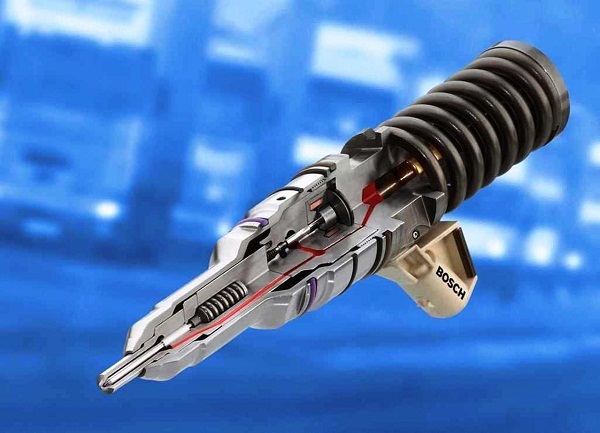

Что собой представляют дизельные форсунки?

Чистка дизельных форсунок своими руками

Нельзя чистить форсунки не зная устройства и принципа работы. Главная задача—это дозировано подать топливо в камеру сгорания двигателя.

Качество впрыска форсунки влияет на следующие параметры:

  • шумность работы мотора;
  • количество вредных веществ в выхлопных газах;
  • наличие или отсутствие вибрации;
  • динамика разгона автомобиля;
  • расход топлива .

Важно поддерживать работоспособность форсунок иначе автомобиль будет напоминать медленный, дымящий и тарахтящий «утюг». В современных машинах используются насосы-форсунки.

Координирует их действия и регулирует подачу топлива блок управления. Расход топлива зависит от скорости и манеры вождения.

Варианты прочистки форсунок

Следует понимать, что эффективная прочистка форсунок самостоятельно невозможна. Для этого необходимо воспользоваться специальным оборудованием.

Известно несколько способов очистки форсунок от мусора, содержащегося в топливе.

Промывка форсунок дизеля

Ручная прочистка

Сегодня существует огромное количество всевозможных средств, позволяющих очистить форсунки от грязи. Они отличаются только эффективностью результата и стоимостью. Каждый препарат содержит пошаговую инструкцию проведения работ. Правда, этот вариант очистки относится к наименее эффективным и считается профилактическим.

Залитая непосредственно к горючему, жидкость перемещается по топливным каналам, очищая не только форсунки, но и все магистрали. Результатом становится скопление на цилиндрах отложений, препятствующих полноценному отходу тепла от мотора.

Механическая чистка

Промыть дизельные форсунки можно и при помощи более совершенного способа. Для него применяется то же средство, что и в первом случае. Но, теперь топливная система подключается к специальной установке, заставляющей очиститель циркулировать.

Правда этот вариант не позволяет жидкости перемещаться по топливным магистралям, что исключает накопление отложений. Эффективность от этого невелика, однако результат несколько лучше, чем при ручной чистке.

Подобная процедура позволяет значительно эффективнее использовать ресурсы очистителя, заставляя его работать на определённых участках, то есть выполнять очищение форсунок и поверхностей клапанов. Благодаря этому, отложения будут отслаиваться только с данных элементов, что исключает загрязнение цилиндров.

Читайте так же:
Ключ для регулировки развал схождения

Промывка форсунок дизеля

Данный метод не предусматривает применение диагностических стендов, что исключает полноценное проведение проверки качества выполнения чистки.

Ультразвуковая промывка

Относится к наиболее эффективному способу чистки на сегодня. Загрязнения с форсунок удаляется без использования жидкостей. Основой данного варианта является метод кавитации, выполняемый с использованием специального оборудования.

Проверка форсунок своими руками

Теперь рассмотрим причины (в разрезе работы форсунок), которые могут вызывать вышеописанные неисправности.

В первую очередь, вышеперечисленные симптомы, вплоть до полной остановки работы системы, может вызвать потеря рабочего давления топливной системы. Такое возможно вследствие утечки топлива. Утечка топлива не дает топливному насосу достаточно ресурса для поддержания нужного рабочего давления. Максимально ярко выражен этот эффект при запуске двигателя. Известно, что чем меньше обороты двигателя, тем давление ниже. В холодное время года топливо к тому же становится более вязким, соответственно проблемы с поддержанием необходимого уровня давления лишь усугубляются.

проверка форсунок

Схема топливного контура

Топливо засасывается механическим топливным насосом через фильтр из топливного бака и подается по питающей магистрали в головке блока к насос-форсункам. Избыточное топливо подается обратно в топливный бак через сливную магистраль в головке блока, датчик температуры топлива и охладитель топлива.

  1. Охладитель топлива охлаждает сливаемое топливо для предупреждения попадания в топливный бак слишком горячего топлива.
  2. Датчик температуры топлива определяет температуру топлива в сливной магистрали и посылает соответствующий сигнал блоку управления двигателю
  3. Ограничительный клапан поддерживает давление в сливной магистрали на уровне 1 бар. Благодаря этому достигается постоянство давления топлива на игле электромагнитного клапана.
  4. Байпас Если в топливной системе имеется воздух, к примеру при выработанном топливном баке, ограничительный клапан остается закрытым. Воздух выжимается поступающим топливом из системы
  5. Головка блока
  6. Магистрали. Через дроссельное отверстие отводятся пары топлива, которые могут быть в питающей магистрали
  7. Топливный насос подает топливо из топливного бака через фильтр к насос-форсункам
  8. Сетка-фильтр улавливает пузырьки воздуха и газа в питающей магистрали. Затем они отводятся через дроссельное отверстие и сливную магистраль
  9. Ограничительный клапан регулирует давление топлива в питающей магистрали. При давлении топлива более 7,5 бар клапан открывается, и топливо направляется в зону всасывания топливного насоса
  10. Обратный клапан предотвращает слив топлива от топливного насоса в топливный бак при остановке двигателя (давление открытия топлива 0,2 бар)
  11. Топливный фильтр защищает топливный контур от загрязнения и попадания в него инородных частиц и воды
  12. Топливный бак
