Lm317t Характеристики Схема Подключения

Lm317t Характеристики Схема Подключения

Например, мне необходимо ограничить ток потребления светодиодов равный мА. Его мощность выбирается не менее 0,5 Вт; для питания трехватных светодиодов потребуется резистор сопротивлением 1,2 Ом, ток составит 1 А, а мощность рассеивания не менее 1,2 Вт.

Недостаток — бОльшее количество элементов, наличие помех. При низком падении lm не способна обеспечить необходимый коэффициент стабилизации, что может приводить к нежелательным пульсациям при работе.
Очень простой регулируемый блок питания на LM317



Для ее работы зная потребляемый светодиодом ток, необходимо подобрать сопротивление подстроечного резистора R1. В момент включения такого источника на его выходе минимальное напряжение, которое плавно увеличивается до установленного 15В по мере заряда конденсатора C1.

Предлагаю вниманию обзор интегрального линейного регулируемого стабилизатора напряжения или тока LM по цене 18 центов за штуку.

Рекомендации по номиналам конденсатора на выходе LM очень впечатляют,- это диапазон от 10 до мкФ.

А началось все с недоумения — почему это на выходе во всех схемах такой низкоомный делитель?

В Datasheets всех производителей есть параметр Adjustment Pin Current ток по входу подстройки. Светодиод будет включаться, с требуемой яркостью, которая не будет зависеть от поданного постоянного питания на вход микросхемы.

Схема простого регулируемого БП на LM317T Часть 1

Блок питания. LM317 управляемая AVR

Хочу сделать блок питания линейный с интегральным регулятором.
Получилась такая схемка.
Напряжение управления с 15 ноги АВРки посредством ШИМ, после чего до требуемого уровня усиливается ОУ.
В общем что то такое как на схеме, скидал на макетке в кратце программу написал но вот такая странность с LM317 работает, а если включаю LM338, она горит, 2 штуки уже спалил, хотя микруха как по цоколевке, так и по обвязке вроде как близкая или фэйковая попалась? При включении LM338 без нагрузки регулирует напряжение, если нагружаю 2мя амперами сгорает, начинает грется и в последствии даже без нагрузги не регулирует напряжение, то есть входноная напруга равна выходной, такое впечатление, что пробита.

ПыСы Такая же беда при классическом способе регулирования напряжения с помощью резюков.


Сообщение отредактировал Djohn: 12 Апрель 2015 — 03:58

#2 aire

Djohn
Хотел как то спарить две таких и сделать зарядник для аккумулятора по глупости. Столкнулся ровно с той же самой проблемой. Только резюками вроде бы нормально регулировалась, а напряжением ни в какую. Плюнул и забыл, затея всё равно мертворожденная была.
По схеме: Очень желателен диод в обратном направлении м\у 2 и 3 ногами лмки, во избежание отрицательной разницы напряжения м\у входом и выходом.

Читайте так же:
Как отрегулировать высокие обороты бензопилы

Сообщение отредактировал aire: 12 Апрель 2015 — 07:58

#3 denistor_man

R2+регулятор как я понял составляет 5-10 килоОм, но не как не сотня килоОм!
грется должно — линейный регулятор! при токе 2А как утюг, можно применить мосфет с низким сопротивлением перехода, но тоже не спасет, поэтому используют шим на прямую с индюктивностью

Сообщение отредактировал denistor_man: 12 Апрель 2015 — 12:02

#4 Djohn

aire

Диод есть рисовать просто лень было.

denistor_man

2+регулятор как я понял составляет 5-10 килоОм, но не как не сотня килоОм!
грется должно — линейный регулятор! при токе 2А как утюг, можно применить мосфет с низким сопротивлением перехода, но тоже не спасет, поэтому используют шим на прямую с индюктивностью

R2 100 ком, это обратная связь для ОУ.

Схема работает, вопрос почему не работает с 5ти амперной LM338.

К стати на счет того что греется как утюг, ЛМка установленна на радиаторе от какогото CPU с вентилятором, куллер от 7 вольт крутится и его не слышно, нагружал током порядка 1-1.2 ампера во всем диапазоне напряжений
радиатор без обдува заметно нагревается, но пальцы терпят, с обдувом чуть теплый на ощупью

С теорией низкой КПД и выгодной стороны ШИМ регулирования я хорошо знаком, но тут есть много но.

1. Как то фильтровать это надо там дроссели нужны не хилые, которых у меня нет. Да и считать я их не умею.
2. Это лабораторный БП так что тут КПД особой роли не играет, так как расчитан на включение обкатку/проверку какой нить платы/устройства и всё. Проще говоря мне легче радиатор с обдувом поставить, чем PWM заморачиваться.
3. Нужно сделать быстрее так как не очень много свободного времени.

Вопрос, кто применял LM317 с внешним npn транзистором? Рабочая схема?
мне ток нужен всё таки ампера 3-4.

Для радиолюбительской самоделки, на мой взгляд, нужно, чтобы конструкция была:
— простая,
— недорогая,
— из доступных деталей,
— плата должна быть с простой разводкой.

Желательно использовать то, что есть под рукой , что не надо искать по рынкам и магазинам. Для зарядок есть специальная микросхема L200C, но мне было интереснее применить КР142ЕН12 (LM317).

Трансформатор нашелся с вторичной обмоткой на 18 Вольт. Чтобы убедиться в его пригодности, было измерено напряжение под нагрузкой 300 мА, оно оказалось 16 Вольт. Это нормально, т.к. допустимо падение на 10% .

Резисторы применены в основном SMD, транзистор КТ503 можно заменить практически любым той же проводимости.

Читайте так же:
Карбюратор к 62 регулировка советские мотоциклы

Для индикации я использовал сверхъяркие светодиоды неизвестной марки, поскольку они отлично светятся уже при токе 1 мА.
Можно ставить любые светодиоды, но придется подобрать резисторы R6, R9 для желаемой их яркости.

http://www.joyta.ru/uploads/2015/12/lm338-reguliruemyj-stabilizator-napryazheniya-i-toka-3.jpg

Простой регулируемый источник питания

Первая схема — типовое подключение обвязки LM338. Схема обеспечивает регулируемое выходное напряжение от 1,25 до максимума подаваемого входного напряжения, которое не должно быть более 35 вольт.

http://www.joyta.ru/uploads/2015/12/lm338-reguliruemyj-stabilizator-napryazheniya-i-toka-4.jpg

Переменный резистор R1 используется для плавного регулирования выходного напряжения.

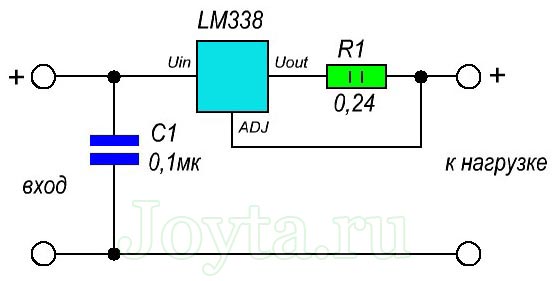

Простой 5 амперный регулируемый источник питания

Эта схема создает выходное напряжение, которое может быть равно напряжению на входе, но ток хорошо изменяется и не может превышать 5 ампер. Резистор R1 точно подобран таким образом, чтобы поддерживать безопасные 5 ампер предельного тока ограничения, которые могут быть получены из цепи.

http://www.joyta.ru/uploads/2015/12/lm338-reguliruemyj-stabilizator-napryazheniya-i-toka-5.jpg

Регулируемый источник питания на 15 ампер

Как уже было сказано ранее микросхема LM 338 в одиночку может осилить только 5А максимум, однако, если необходимо получить больший выходной ток, в районе 15 ампер, то схема подключения может быть модифицирована следующим образом:

http://www.joyta.ru/uploads/2015/12/lm338-reguliruemyj-stabilizator-napryazheniya-i-toka-6.jpg

В данном случае используются три LM338 для обеспечения высокой токовой нагрузки с возможностью регулирования выходного напряжения.

Переменный резистор R8 предназначен для плавной регулировки выходного напряжения

Источник питания с цифровым управлением

В предыдущей схеме источника питания, для осуществления регулировки напряжения использовался переменный резистор. Ниже приведенная схема позволяет посредством цифрового сигнала подаваемого на базы транзисторов получать необходимые уровни выходного напряжения.

http://www.joyta.ru/uploads/2015/12/lm338-reguliruemyj-stabilizator-napryazheniya-i-toka-7.jpg

Величина каждого сопротивления в цепи коллектора транзисторов подобрана в соответствии с необходимым выходным напряжением.

Схема контроллера освещения

Кроме питания, микросхема LM338 также может быть использована в качестве светового контроллера. Схема показывает очень простую конструкцию, где фототранзистор заменяет резистор, который используется в качестве компонента для регулировки выходного напряжения.

http://www.joyta.ru/uploads/2015/12/lm338-reguliruemyj-stabilizator-napryazheniya-i-toka-8.jpg

Лампа, освещенность которой необходимо держать на стабильном уровне, питается от выхода LM338. Ее свет падает на фототранзистор. Когда освещенность возрастает сопротивление фоторезистора падает и выходное напряжение уменьшается, а это в свою очередь уменьшает яркость лампы, поддерживая ее на стабильном уровне.

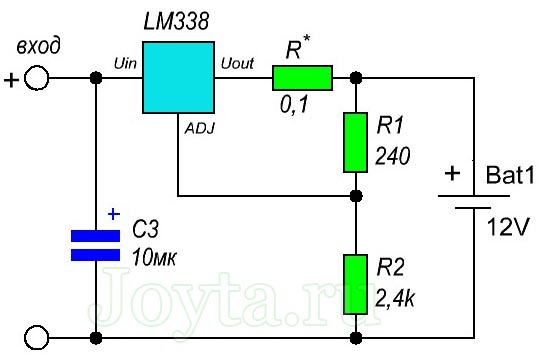

Зарядное устройство 12В на LM338

Следующую схему можно использовать для зарядки 12 вольтовых свинцово-кислотных аккумуляторов. Резистором RS можно задать необходимый ток зарядки для конкретного аккумулятора.

http://www.joyta.ru/uploads/2015/12/lm338-reguliruemyj-stabilizator-napryazheniya-i-toka-9.jpg

Путем подбора сопротивления R2 можно скорректировать необходимое выходное напряжение в соответствии с типом аккумулятора.

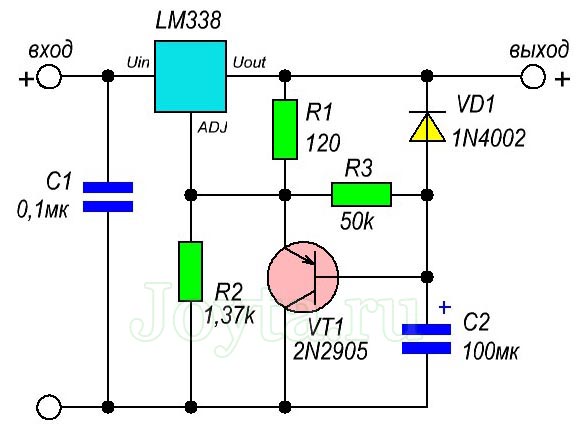

Схема плавного включения (мягкий старт) блока питания

Некоторые чувствительные электронные схемы требуют плавного включения электропитания. Добавление в схему конденсатора С1 дает возможность плавного повышения выходного напряжения до установленного максимального уровня.

http://www.joyta.ru/uploads/2015/12/lm338-reguliruemyj-stabilizator-napryazheniya-i-toka-10.jpg

Схема термостата на LM338

LM338 также может быть настроен для поддержания температуры обогревателя на определенном уровне.

Читайте так же:
Задний тормоз авео регулировка

http://www.joyta.ru/uploads/2015/12/lm338-reguliruemyj-stabilizator-napryazheniya-i-toka-11.jpg

Здесь в схему добавлен еще один важный элемент — датчик температуры LM334. Он используется как датчик, который подключен между adj LM338 и землей. Если тепло от источника возрастает выше заданного порога, сопротивление датчика понижается, соответственно, и выходное напряжение LM338 уменьшается, впоследствии уменьшая напряжение на нагревательном элементе.

Блок питания можно разделить на 3 части:

1. Внутренний блок питания

Это блоки питания необходим для запитки вентилятора охлаждения, шим контроллера и вольтамперметра. Сюда подойдет любой блок питания с небольшой мощностью. Лучше конечно не собирать свой а использовать готовые решения, к примеру можно взять AC-DC преобразователь.

Внутренний блок питания на 12 Вольт, для питатния схемы блоки питания

2 Блок управления.

Блок состоит из микросхемы TL494 и драйвера на 4-х транзисторах.

Схема включения TL494 получается очень простая, такая схема подключения довольно распространена у радиолюбителей. При помощи резистора R4 осуществляется регулировка напряжения от 0 до максимального значения, а при помощи R2 задается максимальное значение силы тока. Резисторы R11 и R12 можно использовать многооборотные.

Блок управления можно собрать на отдельной плате.

Блок управления на микросхеме TL494

Печатная плата блока управления

Печатная плата блока управления на TL494

Печатная плата блока управления на TL494

3 Силовая часть

Большую часть деталей можно взять из старого блока питания компьютера, входной фильтр, выпрямитель, конденсаторы тоже берем из него.

Далее нам необходимо изготовить трансформатор управления силовыми ключами. Большинство радиолюбителей пугает тот факт что придется изготавливать трансформатор. Но в нашем случае все просто.

Для изготовления трансформатора понадобится колечко R16 x 10 x 4.5 и провод МГТФ 0.07 кв. мм. Провод берем 3 отрезка по 1 метру и делаем 30 витков в 3 провода на кольце.

Дроссель L1 также наматывается на ферритовое кольцо медным проводом длинной 1.5-2 метра и сечением 2 мм. Такая намотка позволят достичь приблизительно требуемой индуктивности.

Во множестве блоков питания есть второй дроссель на ферритовом стрежне, в качестве L2 можно взять его.

Силовой трансформатор тоже берется из блока питания от компьютера, но выходное напряжение будет 20 Вольт. Для того чтобы получить 30 Вольт, силовой трансформатор нужно перемотать. Для больших токов предпочтительнее брать ферритовые кольца.

DataSheet

Описание

LM217, LM317 — монолитные интегральные схемы в корпусах TO-220, TO-220FP и D²PAK , предназначенные для использования в качестве стабилизаторов напряжения. Могут поддерживать ток в нагрузке более 1.5 А и регулируемое напряжение в диапазоне от 1.2 В до 37 В. Номинальное выходное напряжение выбирается с помощью резистивного делителя, что делает использование устройства очень простым. Отечественным аналогом является микросхема КР142ЕН12А.

Свойства

  • Выходное напряжение от 1.2 В до 37 В
  • Выходной ток 1.5 А
  • 0.1 % отклонение регулировки в линии и нагрузке
  • Изменяемое управление для высоких напряжений
  • Полный набор защиты: ограничение тока; отключение при перегреве; контроль качества SOA
Читайте так же:
Регулировка клапанов рейсер пантера 200

Маркировка

TO-220TO-220D²PAKTO-220FP
LM217TLM217T-DGLM217D2T-TR
LM317TLM317T-DGLM317D2T-TRLM317P
LM317BT

Расположение выводов

Распиновка LM217, LM317

Рис. 1 Вид сверху

Купить LM317 можно здесь.

Максимальные значения

Абсолютные максимальные значения

ОбозначениеПараметрЗначениеЕд. изм.
VI — VOВходное напряжение40В
IOВыходной токВнутренне ограниченА
TOPРабочая температура p-n перехода для:LM217от — 25 до 150°C
LM3170 до 125
LM317Bот -40 до 125
PDРассеиваемая мощностьВнутренне ограниченаВт
TSTGТемпература храненияот — 65 до 150°C

Тепловые характеристики

ОбозначениеПараметрD²PAKTO-220TO-220FPЕд. изм.
RthJCТепловое сопротивление кристалл-корпус355°C/Вт
RthJAТепловое сопротивление кристалл-среда62.55060°C/Вт

Схема

Внутренняя схема LM317

Рис. 2 Внутренняя схема

Электрические характеристики

Электрические характеристики LM217

VI — VO = 5 В, IO = 500 мА, IMAX = 1.5 A и PMAX = 20 Вт, TJ = от — 55 до 150 °C, если не указано иное.

1. CADJ подключается между выводом управления и землей.

Электрические характеристики LM317

VI — VO = 5 В, IO = 500 мА, IMAX = 1.5 A и PMAX = 20 Вт, TJ = от 0 до 150 °C, если не указано иное.

1. CADJ подключается между выводом управления и землей.

Электрические характеристики LM317B

VI — VO = 5 В, IO = 500 мА, IMAX = 1.5 A и PMAX = 20 Вт, TJ = от -40 до 150 °C, если не указано иное.

1. CADJ подключается между выводом управления и землей.

Типовые характеристики

Выходной ток Рис. 3 Выходной ток от входного-выходного дифференциального напряжения Падение напряжения Рис. 4 Падение напряжения от температуры p-n перехода Опорное напряжение Рис. 5 Опорное напряжение от температуры p-n перехода

Управляемый стабилизатор

Рис. 6 Упрощенная схема управляемого стабилизатора

Применение

Стабилизаторы серии LM217, LM317 поддерживают опорное напряжение 1.25 В между выходом и регулировочным выводом. Оно используется поддержания постоянного тока через делитель напряжения (см. Рис. 6), что дает выходное напряжение VO рассчитываемое по формуле:

Регуляторы были разработаны для того, чтобы уменьшить ток IADJ и поддерживать его постоянным в линии при изменении нагрузки. Как правило, отклонением IADJ × R2 можно пренебречь. Чтобы обеспечить выше описанные требования, стабилизатор возвращает ток покоя на выходной вывод для поддержания минимального нагрузочного тока. Если нагрузка недостаточна, то выходное напряжение будет расти. Поскольку LM217, LM317 стабилизаторы с незаземленным «плавающим» выходом и видят только разность между входным и выходным напряжением, для источников с очень высоким напряжением относительно земли, можно стабилизировать напряжение так долго, пока не будет превышена максимальная разность между входным и выходным напряжением. Кроме того, можно легко собрать программируемый стабилизатор. При подключении постоянного резистора между выходом и регулировкой, устройство может быть использовано в качестве прецизионного стабилизатора тока. Характеристики могут быть улучшены добавлением емкостей, как описано ниже:

  • На вход байпаса конденсатор 1 мкФ.
  • На вывод управления конденсатор 10 мкФ, чтобы улучшить подавление пульсаций на 15 dB (CADJ ).
  • Танталовый электролитический конденсатор на выходе, чтобы улучшить переходную характеристику. Помимо конденсаторов можно добавить защитные диоды, как показано на рис. 7. D1 используется для защиты стабилизатора от короткого замыкания на входе, D2 для защиты от короткого замыкания на выходе и разряда емкости.
Читайте так же:
Как отрегулировать клапана на 402 движке

Стабилизатор на 15 В с плавным включением Рис. 8 Стабилизатор на 15 В с плавным включением Стабилизатор тока Рис. 9 Стабилизатор тока

Стабилизатор на 5 В с электронным выключением Рис. 10 Стабилизатор на 5 В с электронным выключением Стабилизатор с цифровой регулировкой напряжения Рис. 11 Стабилизатор с цифровой регулировкой напряжения

R2 соответствует максимальному значению выходного напряжения

Зарядка для батареи 12 В

Рис. 12 Зарядка для батареи 12 В

RS устанавливает выходное сопротивление зарядки, рассчитываемое по формуле ZO = RS (1 + R2/R1). Применение RS дает возможность снизить уровень заряда при полностью заряженной батарее.

Зарядное устройство на 6 В, с ограничением по току

Рис. 13 Зарядное устройство на 6 В, с ограничением по току

*R3 устанавливает максимальный ток (0.6 А для 1 Ома).

*C1 рекомендуется подключить для фильтрации входных переходных процессов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Тестирование зарядного устройства

Плата Arduino и ЖК дисплей не являются обязательными элементами для нашей схемы – они используются только для целей контроля, поэтому вы можете временно смонтировать их на схеме с помощью специальных колодок, чтобы потом можно было легко их убрать и использовать в других проектах.

Для тестирования устройства удалите с нее плату Arduino и подсоедините схему к трансформатору. После этого отрегулируйте выходное напряжение к требуемому уровню с помощью потенциометра RV2. Проверьте выходное напряжение схемы с помощью мультиметра и подсоедините ее к батарее как показано на следующем рисунке. Теперь наше устройство готово к работе.

Тестирование нашего зарядного устройства

Прежде чем подсоединять плату Arduino к нашей схеме удостоверьтесь что на контакте, к которому мы будем ее подсоединять, напряжение не превышает 5 В, иначе мы можем испортить плату Arduino. Используйте ниже приведенный текст программы для загрузки его в плату Arduino. Эта программа предназначена для отображения значений тока и напряжения на экране ЖК дисплея. Более подробно весь этот процесс показан в видео в конце статьи.

Данное устройство можно использовать и для заряда сотовых телефонов, но для этого необходимо будет уточнить какие значения напряжения и тока требуются для заряда вашего сотового телефона. Также к схеме необходимо будет подсоединить USB кабель.
